单板概述

CE-SFUC-S交换网板作为CE12804S/CE12808S机框上的交换单元，主要负责系统数据平面的数据线速交换。CE12804S机框配置2块交换网板，CE12808S机框配置4块交换网板，采用负载分担冗余备份工作方式，提高了系统的可靠性。

CE-SFUC-S交换网板可以安装在：

• CE12804S机框的Slot7和Slot8，如CE12804S机框槽位分布示意图所示。
• CE12808S机框的Slot11～Slot14，如CE12808S机框槽位分布示意图所示。

• 注：同一机框上，CE-SFUFC-S交换网板不能与其他型号的交换网板混插。

• A/B/C类交换网板和FD/FD1/FDA/FG/FG1/SD系列接口板不能同时插在同一机框上。如果需要使用FD/FD1/FDA/FG/FG1/SD系列接口板，请先更换交换网板为F类、F1类或G类。
当CE12808S使用CE-L12CF-EG或CE-L36LQ-EG单板时，使用交换网板的约束如下表所示：

表1 CE12808S交换机对使用交换网板的约束

Slot11～Slot14		CE-L12CF-EG的接口状态	CE-L36LQ-EG的接口状态
任一个槽位使用了CE-SFUC-S网板		Up	Up
均没有使用CE-SFUC-S网板	Slot13和Slot14均没有插入交换网板	接口0～接口11均不可用，处于DOWN（LPU and SFU mismatch）状态。	接口6～接口11，接口24～接口29不可用，处于DOWN（LPU and SFU mismatch）状态。
	Slot13或Slot14插入交换网板	接口0～接口1，接口4～接口7，接口10～接口11不可用，处于DOWN（LPU and SFU mismatch）状态。	Up

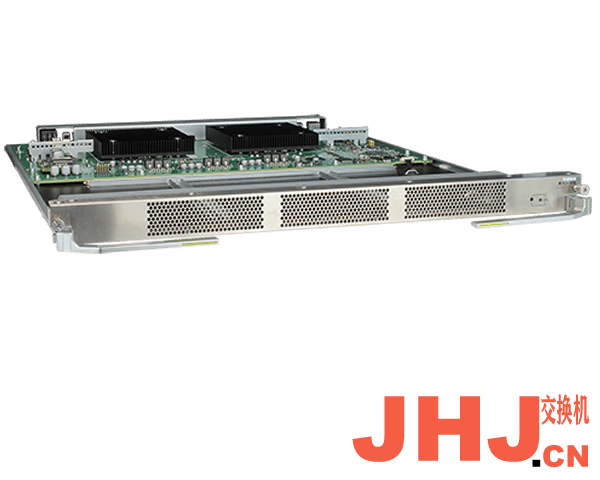

CE-SFUC-S交换网板的外观如图1所示。

软件配套关系

CE-SFUC-S交换网板只能配套CE12804S和CE12808S机框使用。

CE-SFUC-S交换网板与CE12800S系列交换机版本的配套关系如表2所示。

功能和特性

CE12804S/CE12808S系列交换机采用控制平面、数据平面、监控平面分离的架构设计。

CE-SFUC-S作为CE12804S/CE12808S系列交换机上的交换单元，主要负责系统数据平面的数据线速交换。

表3对CE-SFUC-S交换网板的功能和特性进行了总结。

指示灯和接口说明

指示灯说明

CE-SFUC-S交换网板与CE-SFUA-S交换网板的外观类似，面板上的单板名称标签不一样，此处以图 CE-SFUA-S交换网板上的指示灯举例说明。

接口说明

CE-SFUC-S交换网板面板上没有接口。

规格参数

CE-SFUC-S交换网板的规格参数如表4所示。

订购信息

如需订购，请咨询华为当地代表处。

表5提供了订购信息。
