单板概述

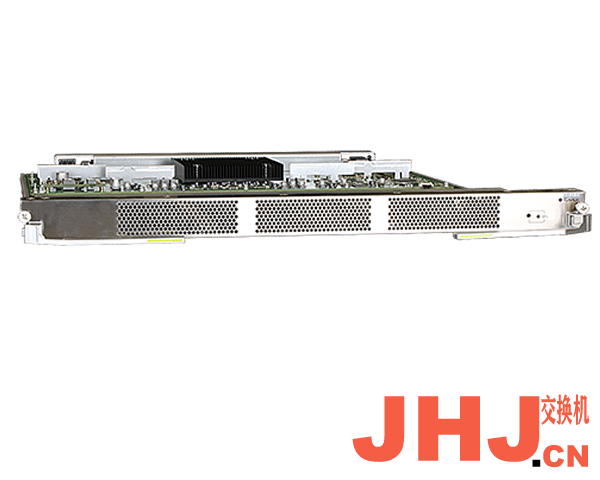

CE-SFUA-S交换网板作为CE12804S/CE12808S机框上的交换单元，主要负责系统数据平面的数据线速交换。CE12804S机框配置2块交换网板，CE12808S机框配置4块交换网板，采用负载分担冗余备份工作方式，提高了系统的可靠性。

CE-SFUA-S交换网板可以安装在：

• CE12804S机框的Slot7和Slot8，如CE12804S机框槽位分布示意图所示。
• CE12808S机框的Slot11～Slot14，如CE12808S机框槽位分布示意图所示。
• 注：

• 同一机框上，CE-SFUFA-S交换网板不能与其他型号的交换网板混插。

• A/B/C类交换网板和FD/FD1/FDA/FG/FG1/SD系列接口板不能同时插在同一机框上。如果需要使用FD/FD1/FDA/FG/FG1/SD系列接口板，请先更换交换网板为F类、F1类或G类。

• CE-SFUA-S不能和CE-L24LQ-EA、CE-L12CF-EG、CE-L24LQ-EC、CE-L08CC-EC、CE-L24LQ-EC1、CE-L24LQ-MC1或CE-L36LQ-EG接口板同时插在同一机框上。

•

• 软件配套关系

  CE-SFUA-S交换网板只能配套CE12804S和CE12808S机框使用。

  CE-SFUA-S交换网板与CE12800S系列交换机版本的配套关系如表1所示。

  表1 CE-SFUA-S交换网板与版本配套关系表

  交换网板系列	交换网板型号	版本支持情况
  CE-SFU-S	CE-SFUA-S	V200R001C00版本及以后发布的版本支持。

功能和特性

CE12804S/CE12808S系列交换机采用控制平面、数据平面、监控平面分离的架构设计。

CE-SFUA-S作为CE12804S/CE12808S系列交换机上的交换单元，主要负责系统数据平面的数据线速交换。

表2对CE-SFUA-S交换网板的功能和特性进行了总结。

表2 CE-SFUA-S交换网板功能和特性

功能和特性	描述
数据线速交换	2/4块CE-SFUA-S交换网板构成数据平面的交换核心，为LPU提供高速Serdes数据通道。
可靠性	采用单级多平面交换网扩展交换容量，设计2/4个交换平面，平面之间采用负载分担冗余备份的工作方式，保证业务数据不会中断。

• 规格参数

  CE-SFUA-S交换网板的规格参数如表4所示。

  表4 CE-SFUA-S交换网板的规格参数

  参数项	描述
  可靠性	负载分担冗余备份设计
  物理参数	尺寸（宽×深×高）：433.0mm×530.8mm×30.5mm 重量：4.1kg 典型功耗：55W 最大功耗：85W 典型热耗：188BTU/hour 最大热耗：290BTU/hour
  环境参数	工作温度：0°C～40°C 存储温度：-40°C～+70°C 工作相对湿度：5%RH～85%RH，非凝露
  产品认证	遵循安规标准 遵循EMC标准 遵循环境和环保标准

订购信息

如需订购，请咨询华为当地代表处。

表5提供了订购信息。

表5 订购信息表

部件编码	单板名称	单板描述
03032ETY	CE-SFUA-S	CE12800S系列交换机交换网板A
