单板概述

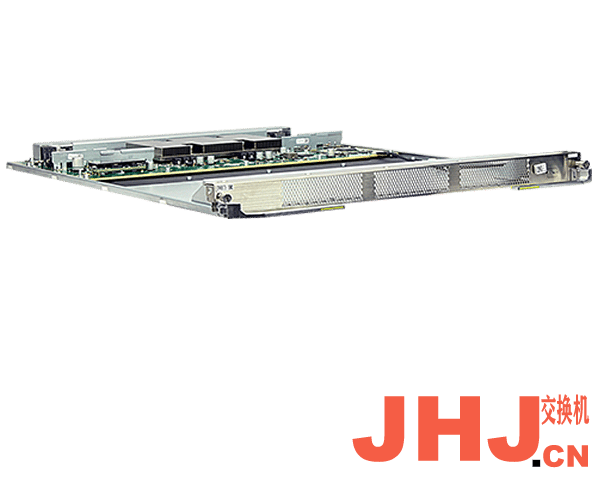

CE-SFUF-S交换网板作为CE12804S/CE12808S机框上的交换单元，主要负责系统数据平面的数据线速交换。CE12804S机框配置2块交换网板，CE12808S机框配置4块交换网板，采用负载分担冗余备份工作方式，提高了系统的可靠性。

CE-SFUF-S交换网板可以安装在：

• CE12804S机框的Slot7和Slot8，如CE12804S机框槽位分布示意图所示。
• CE12808S机框的Slot11～Slot14，如CE12808S机框槽位分布示意图所示。

注：

• 同一机框上，CE-SFUF-S交换网板与CE-SFUF1-S交换网板可以混插，不能与其他型号的交换网板混插。

• A/B/C类交换网板和FD/FD1/FDA/FG/FG1/SD系列接口板不能同时插在同一机框上。如果需要使用FD/FD1/FDA/FG/FG1/SD系列接口板，请先更换交换网板为F类、F1类或G类。

• 对于CE12808S机框，在V200R002C50版本及之前版本，如果仅在Slot13或Slot14槽位使用了CE-SFUF-S网板，并且Slot11和Slot12槽位无交换网板，此时插入CE-L36CQ-FD单板，CE-L36CQ-FD单板将无法注册。从V200R003C00版本开始，在此场景下，CE-L36CQ-FD单板可以注册，但存在如下限制：
  • CE-L36CQ-FD单板的0、5号芯片的接口被Error-Down。接口为：100GE的0～5号接口、100GE的30～35号接口。
  • CE-L36CQ-FD单板的1～4号芯片主动发送的协议报文需要从0芯片转发，由于0号芯片与交换网板不通，导致CE-L36CQ-FD单板的14号芯片接口上协议报文发送失败，业务断流。

  此时请用户更换网板槽位，使用Slot11或Slot12；或者增加交换网板数量；或者将交换网板换成CE-SFUG-S或CE-SFUF1-S。

•

• 软件配套关系

  CE-SFUF-S交换网板只能配套CE12804S和CE12808S机框使用。

  CE-SFUF-S交换网板与CE12800S系列交换机版本的配套关系如表1所示。

  表1 CE-SFUF-S交换网板与版本配套关系表

  交换网板系列	交换网板型号	版本支持情况
  CE-SFU-S	CE-SFUF-S	V200R001C00版本及以后发布的版本支持。

• 功能和特性

  CE12804S/CE12808S系列交换机采用控制平面、数据平面、监控平面分离的架构设计。

  CE-SFUF-S作为CE12804S/CE12808S系列交换机上的交换单元，主要负责系统数据平面的数据线速交换。

  表2对CE-SFUF-S交换网板的功能和特性进行了总结。

  表2 CE-SFUF-S交换网板功能和特性

  功能和特性	描述
  数据线速交换	2/4块CE-SFUF-S交换网板构成数据平面的交换核心，为LPU提供高速Serdes数据通道。
  可靠性	采用单级多平面交换网扩展交换容量，设计2/4个交换平面，平面之间采用负载分担冗余备份的工作方式，保证业务数据不会中断。

  指示灯和接口说明

  指示灯说明

  CE-SFUF-S交换网板与CE-SFUF1-S交换网板的外观类似，面板上的单板名称标签不一样，此处以图2举例说明。

  接口说明

  CE-SFUF-S交换网板面板上没有接口。

  规格参数

  CE-SFUF-S交换网板的规格参数如表3所示。

  表3 CE-SFUF-S交换网板的规格参数

  参数项	描述
  可靠性	负载分担冗余备份设计
  物理参数	尺寸（宽×深×高）：433.0mm×530.8mm×30.5mm 重量：4.2kg 典型功耗：100W 最大功耗：143W 典型热耗：342BTU/hour 最大热耗：489BTU/hour
  环境参数	工作温度：0°C～40°C 存储温度：-40°C～+70°C 工作相对湿度：5%RH～85%RH，非凝露
  产品认证	遵循安规标准 遵循EMC标准 遵循环境和环保标准





  订购信息

  如需订购，请咨询华为当地代表处。

  表4提供了订购信息。

  表4 订购信息表

  部件编码	单板名称	单板描述
  03023CLY	CE-SFUF-S	CE12800S系列交换机交换网板F
