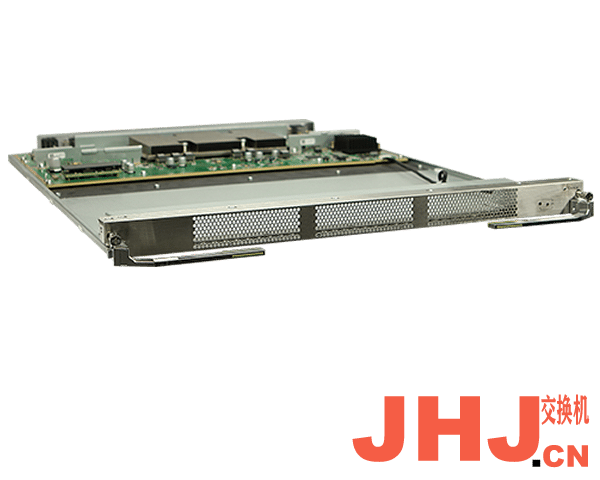

03025EHB CE-SFUF1-S CE12800S系列交换机交换网板F1
CE-SFUF1-S交换网板作为CE12804S/CE12808S机框上的交换单元，主要负责系统数据平面的数据线速交换。CE12804S机框配置2块交换网板，CE12808S机框配置4块交换网板，采用负载分担冗余备份工作方式，提高了系统的可靠性。
CE-SFUF1-S交换网板可以安装在：
注：
同一机框上，CE-SFUF1-S交换网板与CE-SFUF-S交换网板可以混插，不能与其他型号的交换网板混插。
A/B/C类交换网板和FD/FD1/FDA/FG/FG1/SD系列接口板不能同时插在同一机框上。如果需要使用FD/FD1/FDA/FG/FG1/SD系列接口板，请先更换交换网板为F类、F1类或G类。
CE-SFUF1-S交换网板只能配套CE12804S和CE12808S机框使用。
CE-SFUF1-S交换网板与CE12800系列交换机版本的配套关系如表1所示。
交换网板型号 | CE12804机框、CE12808机框、CE12812机框、CE12816机框 | CE12804S机框、CE12808S机框 |
|---|---|---|
CE-SFUF1-S | 不支持 | 支持 说明：V200R019C00版本及以后发布的版本支持。 |
CE12804S/CE12808S系列交换机采用控制平面、数据平面、监控平面分离的架构设计。
CE-SFUF1-S作为CE12804S/CE12808S系列交换机上的交换单元，主要负责系统数据平面的数据线速交换。
表2对CE-SFUF1-S交换网板的功能和特性进行了总结。
功能和特性 | 描述 |
|---|---|
数据线速交换 | 2/4块CE-SFUF1-S交换网板构成数据平面的交换核心，为LPU提供高速Serdes数据通道。 |
可靠性 | 采用单级多平面交换网扩展交换容量，设计2/4个交换平面，平面之间采用负载分担冗余备份的工作方式，保证业务数据不会中断。 |
编号 | 指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|---|---|---|---|---|
1 | RUN/ALM | 运行状态指示灯 | 绿色 | 常亮 | 表示单板已经上电，但是软件未运行。 |
慢闪 | 表示单板处于正常运行状态。 | ||||
快闪 | 表示单板处于上电加载或者复位启动状态。 | ||||
红色 | 常亮 | 表示单板有影响业务且无法自动恢复的故障，需要人工干预。 | |||
黄色 | 常亮 | 表示该单板处于未上电状态（如执行power off命令强制下电、单板处于启动前阶段）。 | |||
2 | OFL | Offline指示灯 | 当需要拔出交换网板时，请按下OFL按钮持续6s，直至OFL指示灯红色常亮，此时交换网板才可以安全拔出。 | ||
3 | - | OFL按钮 | |||
接口说明
CE-SFUF1-S交换网板面板上没有接口。
CE-SFUF1-S交换网板的规格参数如表4所示。
参数项 | 描述 |
|---|---|
可靠性 | 负载分担冗余备份设计 |
物理参数 |
|
环境参数 |
|
产品认证 |
|
如需订购，请咨询华为当地代表处。
表5提供了订购信息。
部件编码 | 单板名称 | 单板描述 |
|---|---|---|
03025EHB | CE-SFUF1-S | CE12800S系列交换机交换网板F1 |
