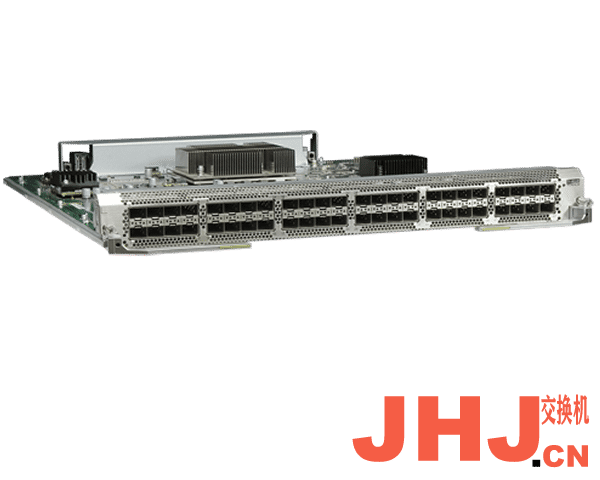

单板概述

CE-L48GS-ED单板提供48个GE光接口的数据接入和处理。

CE-L48GS-ED单板可以安装在：

• CE12804机框的Slot1～Slot4，如CE12804机框槽位分布示意图所示。
• CE12808机框的Slot1～Slot8，如CE12808机框槽位分布示意图所示。
• CE12812机框的Slot1～Slot12，如CE12812机框槽位分布示意图所示。
• CE12816机框的Slot1～Slot16，如CE12816机框槽位分布示意图所示。
• CE12804S机框的Slot1～Slot4，如CE12804S机框槽位分布示意图所示。
• CE12808S机框的Slot1～Slot8，如CE12808S机框槽位分布示意图所示。
• 注：CE-L48GS系列单板的外观类似，面板上的单板名称标签不一样，下面以CE-L48GS-EA单板介绍外观。
•

软件配套关系

CE-L48GS-ED单板与CE12800系列交换机版本、机框的配套关系如表1所示。

表1 CE-L48GS-ED单板与版本、机框配套关系表

单板名称	CE12804机框	CE12808机框	CE12812机框	CE12816机框	CE12804S机框	CE12808S机框
CE-L48GS-ED	支持 说明： V100R003C00版本及以后发布的版本支持。	支持 说明： V100R003C00版本及以后发布的版本支持。	支持 说明： V100R003C00版本及以后发布的版本支持。	支持 说明： V100R003C00版本及以后发布的版本支持。	支持 说明： V100R005C00版本及以后发布的版本支持。	支持 说明： V100R005C00版本及以后发布的版本支持。

功能和特性

CE-L48GS-ED单板适用于对密度、性能和持续系统运营要求都很高的数据中心网络的接入层。

CE-L48GS-ED单板功能和特性总结如表2所示。

表2 CE-L48GS-ED单板功能和特性

功能和特性	描述
基本功能	完成48路GE光口的数据包处理和流量管理。
最大接口密度	业务板全部使用CE-L48GS-ED单板： CE12804/CE12804S机框最大可以支持192个GE接口。 CE12808/CE12808S机框最大可以支持384个GE接口。 CE12812机框最大可以支持576个GE接口。 CE12816机框最大可以支持768个GE接口。
高密度48接口GE	单板接口工作在GE模式下，支持1000BASE-SX/LX/EX/ZX/BX规格，支持1000BASE-T光电模块，且光电模块支持自适应10M/100M/1000M。 单板接口工作在100M模式下，支持100BASE-FX/LX/EX/BX光模块。

指示灯和接口说明

指示灯说明

CE-L48GS-ED单板与CE-L48GS-EA单板的外观类似，面板上的单板名称标签不一样，此处以图 CE-L48GS-EA单板上的指示灯举例说明。

接口说明

CE-L48GS-ED单板与CE-L48GS-EA单板的外观类似，面板上的单板名称标签不一样，此处以图 CE-L48GS-EA单板上的接口举例说明。

GE光接口

属性	描述
连接器类型	光纤的连接器类型由SFP封装光模块决定。
光接口属性	由所选的SFP封装光模块决定，请参见FE SFP/eSFP封装光模块、GE eSFP封装光模块、GE SFP封装光电模块。
使用电缆规格	SFP封装光模块+LC光纤

规格参数

CE-L48GS-ED单板的规格参数如表3所示。

表3 CE-L48GS-ED单板的规格参数

参数项	描述
CPU	4核，主频1.2GHz
DDR3	标配4GB
Flash	标配64MB
物理参数	尺寸（宽×深×高）：433.0mm×530.8mm×45.7mm 重量：5.5kg 典型功耗：103W 最大功耗：158W 典型热耗：352BTU/hour 最大热耗：540BTU/hour
环境参数	工作温度：0°C～40°C 存储温度：-40°C～+70°C 工作相对湿度：5%RH～85%RH，非凝露
产品认证	遵循安规标准 遵循EMC标准 遵循环境和环保标准

订购信息

如需订购，请咨询华为当地代表处。

表4提供了订购信息。

表4 订购信息表

部件编码	单板名称	单板描述
03021UNS	CE-L48GS-ED	48端口百兆/千兆以太网光接口板（ED，SFP）

•
